Устройство коммутирующее вспомогательных цепей типа КСАМ используется для коммутации вспомогательных электрических цепей с номинальным током 10 А напряжением 220 В и 5 А напряжением 380В переменного тока частотой 50 Гц, 60 Гц и 1 А напряжением 220 В постоянного тока.

Коммутирующее устройство применяется для коммутации от четырех до двенадцати вспомогательных цепей приводов высоковольтной аппаратуры.

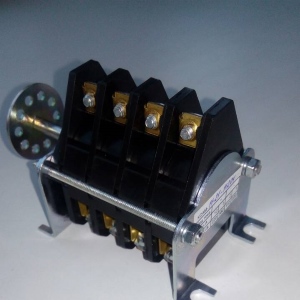

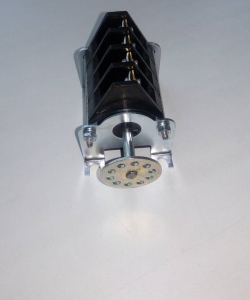

Коммутирующее устройство состоит из переднего корпуса, меняющегося количества средних корпусов, неподвижных контактов, плотно сидящих в корпусах; узла подвижных контактов, расположенного на изолированном валу. Подвижные контакты свободно перемещаются на валу. Самоцентровка подвижных контактов относительно неподвижных проводится посредством искрогасительных шайб, входящих в состав узла.

Система контактов клиновая, с самозачисткой. Замыкание и размыкание цепей достигается вращением вала на 90°и 120°

В крайних положениях риска на валу должна указывать на соответствующее положение коммутирующего устройства на торцевой скобе. Различные сочетания замыкающих и размыкающих контактов в коммутирующем устройстве, обеспечиваются путем подсоединения проводников к соответствующим выводам.

Устройства серии КСАМ11 применяются в приводах: ПРН-220М, ПР-90, ПР-2Б, ПРО, ПРК, ПРН-11, ПДГ-5, ПДГ-8, ПДГ-9

Структурное обозначение

КСАМ11-21-ХХХXX-XX:

КСА - буквенное обозначение вида устройства коммутирующего;

М - условное обозначение модернизации устройства;

11 - условное обозначение номера серии;

21 - условное обозначение номинального тока 21-10 А;

XX - условное обозначение вида крепления
